Patchworkhaus
79379 Müllheim
Fertigstellung: 2005
Bauherren: privat
Entwurf / Planung / Objektüberwachung:
Pfeifer Roser Kuhn Architekten
Gartenstraße 19
79098 Freiburg
Team:
Wolfgang Stocker
Thomas Gillich
Tragwerksplanung:
Greschik + Falk + Partner
79539 Lörrach / 10967 Berlin
Energiekonzept / Haustechnik:
Delzer Kybernetik, 796541 Lörrach
Balck+Partner, 69117 Heidelberg,
Dipl.-Ing. Gerhard Kuder
Fotos: Ruedi Walti, CH-Basel
|
|
Die innere Zonierung des Hauses vermeidet die Belich-
tungs- und Orientierungsnachteile eines üblichen Doppel-

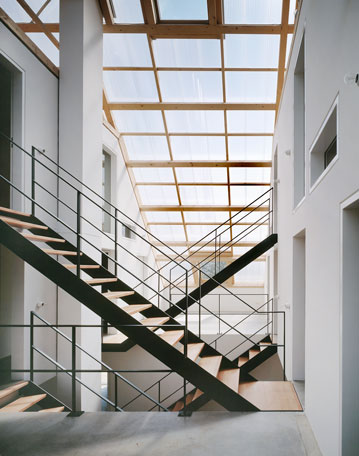

hauses. Die nach Süden ausgerichtete gemeinsame Diele
wird im Obergeschoss nach Ost-West gedreht und wird

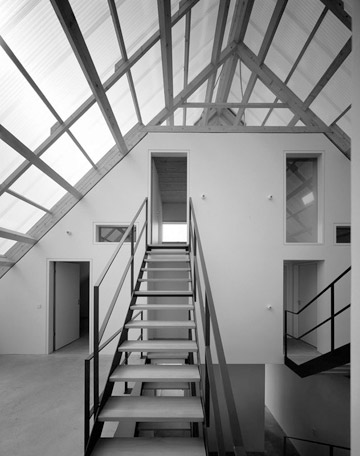

dort zu einem großzügigen Energiegarten. Unterstützt

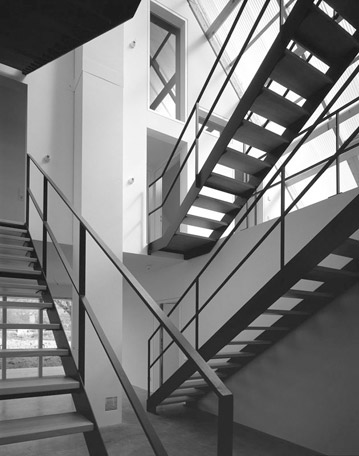

wird diese Zonierungs-Strategie durch die versetzt ange-
ordneten Treppen, die jeweils einem der Nutzergruppe
zugeordnet wurde. Die einfache geometrische Grundform
mit dem hohen Satteldach entspricht dem Urtypus Haus

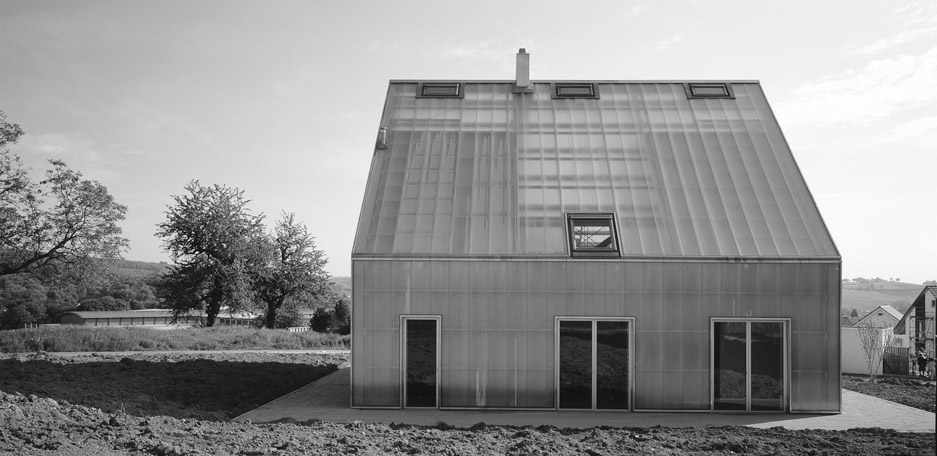

in geradezu idealer Weise. Die Dach- und Wandflächen
der Süd- und Nordseiten sind mit transluzenten Luft-

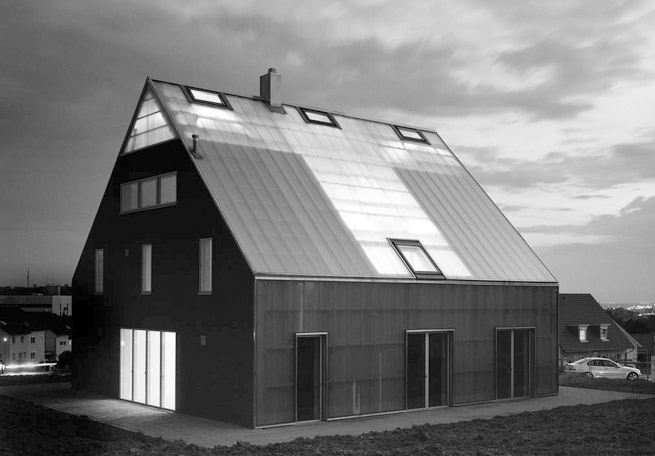

kollektoren ausgestattet. In den Abendstunden zeichnet
sich durch das innere Licht die Kontur des energetischen
und typlogischen Hauskonzeptes sichtbar ab. Die ener-
getische Ausrichtung des Gebäudes ist zuerst auf das
Gewinnen von Energien ausgerichtet. Die transluzente
Dach und die Wandhülle der südlichen und nördlichen
Haushälfte sind damit als leistungsfähiger Luftkollektor
ausgebildet. Dieser Luftkollektor in Verbindung mit der
Speichermasse Holz (Brettstapel-Konstruktionen) leistet
einen ganzjährigen effektiven Solareintrag, der mittels

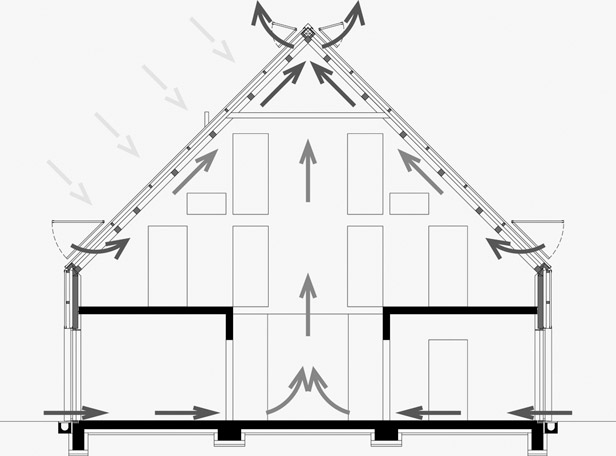

natürlicher Strömung auf einfache Art geregelt wird. Die

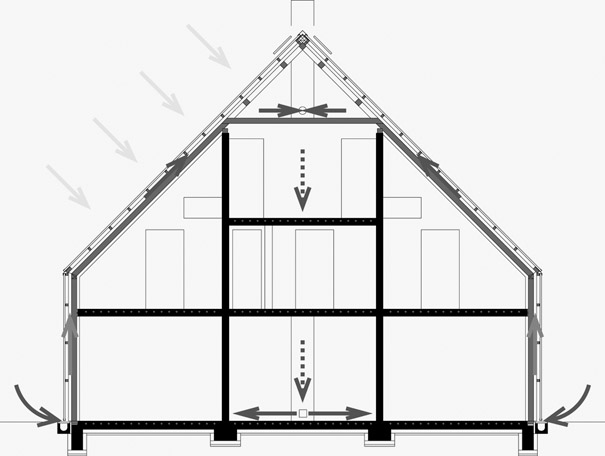

im First eingesammelte Warmluft wird über einen Kamin-
zug nach unten gedrückt und verteilt die erwärmte Luft im
offenen Energiegarten. Dieser wiederum ergibt mit der
Betonkonstruktion einen ebenfalls guten passiven Solar-
speicher, der im Sommer allerdings gut durchlüftet
werden muss.
Dieses einfache kybernetische System leistet eine
Energiekennzahl von Heizenergie 32kWh/m2a und
eine Primärenergie von 24,3 kWh/m2a. Ein Wert, der
zusammen betrachtet unterhalb der üblichen so
genannten "Passivhauswerte" liegt.
|
|
|
|
|
|
|
